江蘇氣體滅火系統安全設施的規范要求

1.問題描述

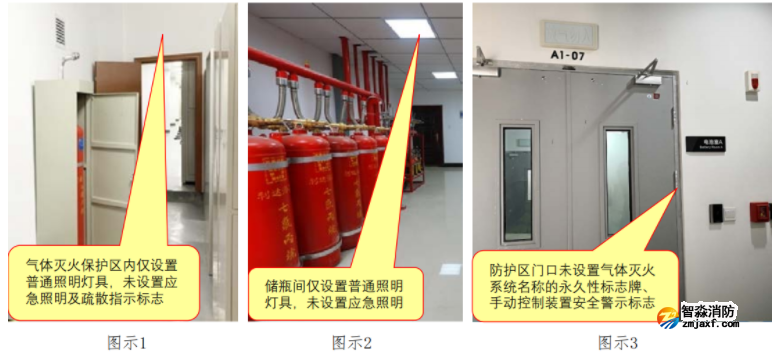

　　1）氣體防護區內的疏散通道及出口，未設置應急照明與疏散指示標志；【圖示1】

　　2）儲瓶間內未設置應急照明；【圖示2】

　　3）防護區門口未設置氣體滅火系統名稱的永久性標志牌；【圖示3】

　　4）氣體滅火控制器、手動啟動/停止按鈕、手動與自動控制轉換裝置等可執行手動控制操作的部位，未設置防止誤操作的安全警示標志；【圖示3】

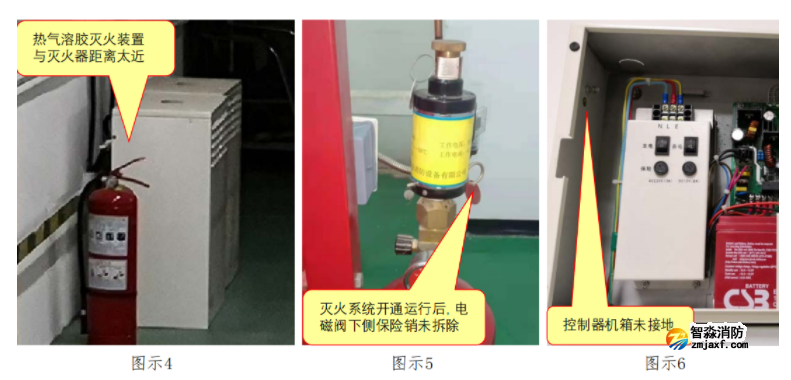

　　5）熱氣溶膠滅火系統裝置與其他物品的距離太近，不符合要求；【圖示4】

　　6）滅火系統調試合格正式開通后，驅動氣瓶電磁閥保險銷未拆除，將導致滅火系統無法正常啟動；【圖示5】

　　7）氣體滅火系統設置場所，未配置空氣呼吸器；

　　8）氣體滅火控制器或壁掛消防電源裝置等設備未進行保護接地；【圖示6】

2.規范要求

　　《氣體滅火系統設計規范》(GB 50370-2005)有關規定：

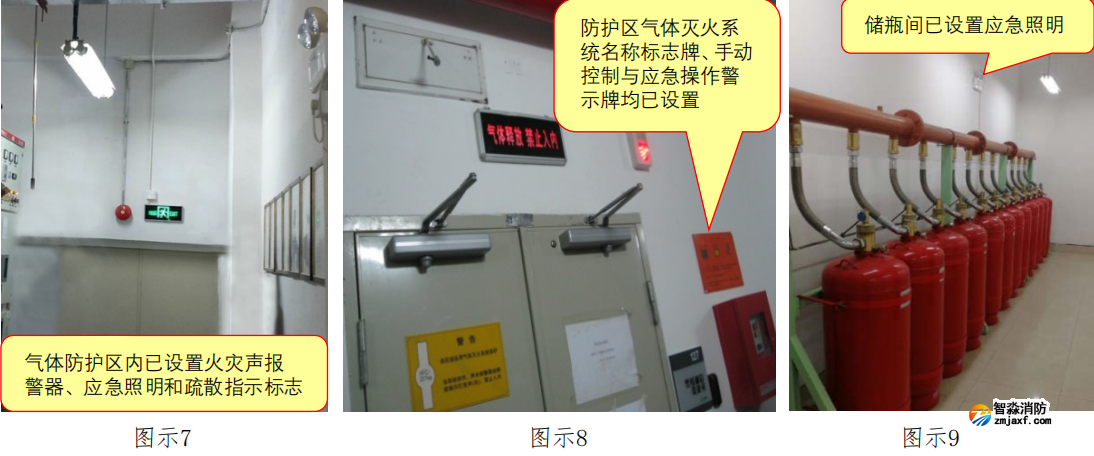

　　6.0.2防護區內的疏散通道及出口，應設應急照明與疏散指示標志。防護區內應設火災聲報警器，必要時，可增設閃光報警器。防護區的入口處應設火災聲、光報警器和滅火劑噴放指示燈，以及防護區采用的相應氣體滅火系統的永久性標志牌。【圖示7】【圖示8】

　　6.0.5儲瓶間的門應向外開啟，儲瓶間內應設應急照明；儲瓶間應有良好的通風條件，地下儲瓶間應設機械排風裝置，排風口應設在下部，可通過排風管排出室外。【圖示9】

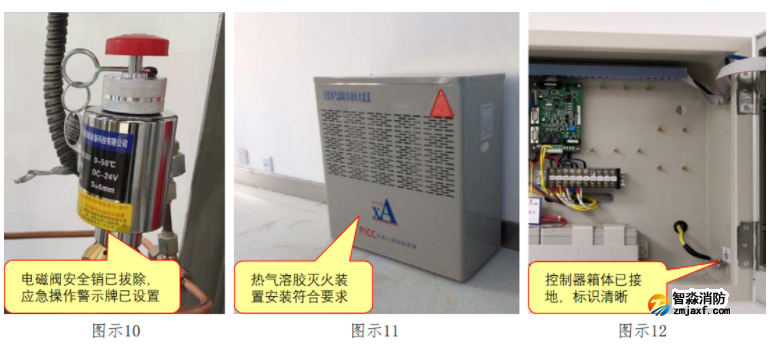

　　6.0.9滅火系統的手動控制與應急操作應有防止誤操作的警示顯示與措施。【圖示8】【圖示10】

　　6.0.10熱氣溶膠滅火系統裝置的噴口前1.0m內，裝置的背面、側面、頂部0.2m內不應設置或存放設備、器具等?！緢D示11】

　　6.0.11設有氣體滅火系統的場所，宜配置空氣呼吸器。

　　《氣體滅火系統施工及驗收規范》（GB 50263-2007）有關規定：

　　7.2.2防護區下列安全設施的設置應符合設計要求。

　　1防護區的疏散通道、疏散指示標志和應急照明裝置。

　　2防護區內和入口處的聲光報警裝置、氣體噴放指示燈、入口處的安全標志。

　　5專用的空氣呼吸器或氧氣呼吸器。

　　7.2.3儲存裝置間的位置、通道、耐火等級、應急照明裝置、火災報警控制裝置及地下儲存裝置間機械排風裝置應符合設計要求。

　　《火災自動報警系統施工及驗收標準》（GB 50166-2019）有關規定：

　　3.3.5控制與顯示類設備的接地應牢固，并應設置明顯的永久性標識。【圖示12】

　　3.3.16手動火災報警按鈕、消火栓按鈕、防火卷簾手動控制裝置、氣體滅火系統手動與自動控制轉換裝置、氣體滅火系統現場啟動和停止按鈕的安裝，應符合下列規定：

　　1手動火災報警按鈕、防火卷簾手動控制裝置、氣體滅火系統手動與自動控制轉換裝置、氣體滅火系統現場啟動和停止按鈕應設置在明顯和便于操作的部位，其底邊距地（樓）面的高度宜為1.3m～1.5m，且應設置明顯的永久性標識，消火栓按鈕應設置在消火栓箱內，疏散通道設置的防火卷簾兩側均應設置手動控制裝置；【圖示8】

　　3.4.1系統接地及專用接地線的安裝應滿足設計要求。

　　3.4.2交流供電和36V以上直流供電的消防用電設備的金屬外殼應有接地保護，其接地線應與電氣保護接地干線（PE）相連接。

3.圖示說明

　　1）錯誤做法

　　1）正確做法
