機械排煙系統消防設施檢測規范要求

1 控制柜

    同4.9.1。

2 風機

    同4.9.2。

3 排煙閥、排煙防火閥、電動排煙窗

    同4.9.3。

4 系統功能

4.1 應能自動和手動啟動相應區域排煙閥、排煙風機，并向火災報警控制器反饋信號。設有補風的系統，應在啟動排煙風機的同時啟動送風機。

4.2 排煙口的風速不宜大于10m/s，排煙量應符合設計要求。

4.3 當通風與排煙合用風機時，應能自動切換到高速運行狀態。

4.4 電動排煙窗系統，應具有直接啟動或聯動控制開啟功能。

5.10.1 控制柜
    同5.9.1。
5.10.2 風機
    同5.9.2。
5.10.3 排煙閥、排煙防火閥、電動排煙窗
    同5.9.3。
5.10.4 系統功能
5.10.4.1 自動控制方式下，分別觸發兩個相關的兩個火災探測器，檢測相應排煙閥、排煙風機、送風機的動作和信號反饋情況。通風與排煙合用系統，同時檢測風機運行狀態的轉換情況。
5.10.4.2 采用風速儀，按下列方法測量排煙風口的風速：
5.10.4.2.1 小截面風口（風口面積小于0.3m²），可采用5個測點，見圖1所示。
5.10.4.2.2 當風口面積大于0.3m²時，對于矩形風口，見圖2所示，按風口斷面的大小劃分成若干個面積相等的矩形，測點布置在圖每個小矩形的中心，小矩形每邊的長度為200mm左右；對于條形風口見圖3所示，在高度方向上，至少安排兩個測點，沿其長度方向上，可取4~6個測點；對于圓形風罩，見圖4所示，并至少取5個測點，測點間距≤200mm。
5.10.4.2.3 若風口氣流偏斜時，可臨時安裝一截長度為0.5～1m，斷面尺寸與風口相同的短管進行測定。

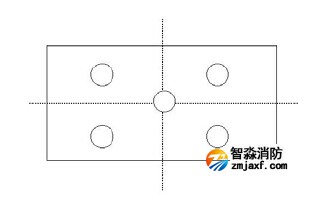

圖1 小截面風口測點布置

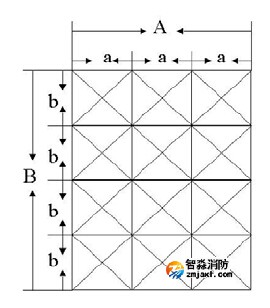

圖2 矩形風口測點布置

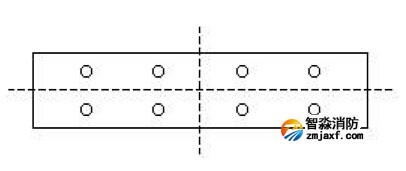

圖3 條縫形風口測點布置

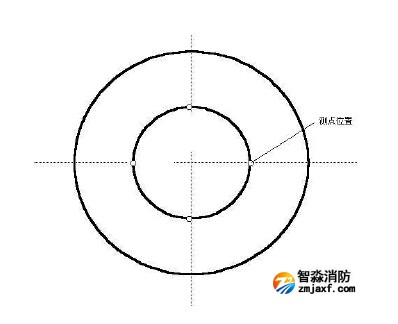

圖4 圓形風口測點布置


5.10.4.3 按下列公式計算排煙風口的平均風速：

    式中：
    Vp——風口平均風速，單位為米/秒（m/s）；
    V₁、V₂、V₃、……V_n——各測點風速，單位為米/秒（m/s）m/s；
    n——測點總數。
5.10.4.4 按下列公式計算排煙量。

    式中：
    L——排煙量，單位為立方米每小時（m3/h）；
  V_ρ——排煙口平均風速，單位為米每秒（m/s）；
    F——排煙口的有效面積，單位為平方米（㎡）。
5.10.4.5 分別觸發兩個相關的火災探測器或觸發手動報警按鈕，查看相應區域電動排煙窗動作情況及反饋信號。
5.10.4.6 全部復位，恢復到正常警戒狀態。
